Auf Nachfrage der Stadt Königswinter wurde von uns ein Modul Auskunft Bauleitplanung entwickelt. Ziel war es, die
bislang zeitraubende Beauskunftung zu vereinfachen und mögliche Fehlerquellen auszuschalten. Von unserer Seite wurde
hier zunächst ein Konzept erarbeitet, welches in Zusammenarbeit mit dem Planungs- und Hauptamt der Stadt verfeinert
wurde.
Die Stadt Königswinter setzt, wie viele andere Kunden auch, auf den Geodatenserver Topobase der Firma Autodesk.
Dieser wurde vor der Übernahme durch Autodesk von der Firma c-plan entwickelt.
Der Geodatenserver setzt auf eine zentrale Datenhaltung mit Oracle und graphischen Frontends auf Autodesk Basis.
Bei der Stadt Königswinter kommen auf den Erfassungsarbeitsplätzen Autodesk Map und für die Intranet Beauskunftung das
Produkt MapGuide zum Einsatz. Um eine optimale Integration in das bestehende Umfeld zu erreichen, wurden die vorhandenen
Softwaremodule verwendet und erweitert. Die Intranet Auskunft war in Königswinter bislang für die Fachschalen ALK/ALB
und Kanal im Einsatz.
Von uns wurde ein Datenmodell entworfen, das sich nahtlos in die Datenstruktur der Stadt einfügt.
Dieses konnte hier gut realisiert werden, da wir die Stadtverwaltung
Königswinter bereits seit vielen Jahren als Implementierungspartner betreuen.
Die Unterstützung fand in den Bereichen Installation, Datenmigration und Schulung
statt.

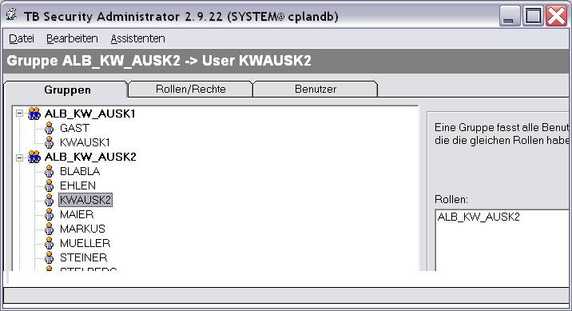

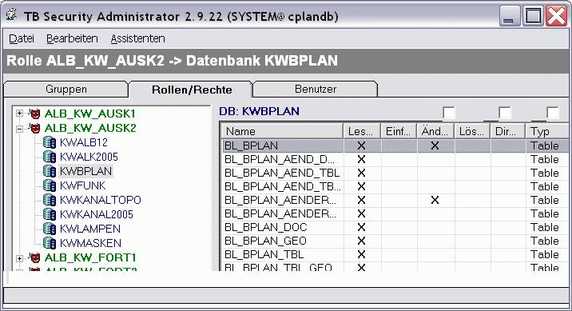

Mit Hilfe des Security Administrators lässt sich das Datenmodel der Bauleitplanung leicht in die Umgebung einbinden.
Hierzu wurden in Oracle verschiedene Rollen angelegt, welche die Rechte verschiedener Benutzergruppen beinhalten. Mit
dem Security Administrator lassen sich die Rechte jederzeit leicht variieren.
Sollen weitere Benutzer für die Auskunft oder Erfassung angelegt werden, lassen
sich diese quasi per Knopfdruck in der gewünschten Gruppe anlegen. Hierbei
werden den Benutzern automatisch die voreingestellten Rechte übertragen.

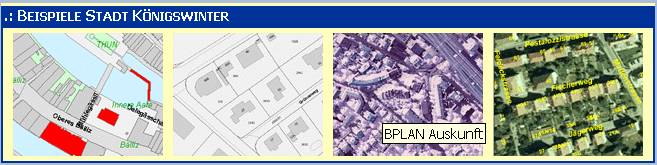

Um die Einstellungen für die Nutzung übersichtlich zu halten, wurden Fachschalen für die Beauskunftung eingerichtet.
In den Fachschalen wurde festgelegt, welchen Inhalt der Benutzer standardmäßig angeboten bekommt. Der Mitarbeiter des
Planungsamtes möchte in der Übersicht die vorhanden Bebauungspläne und andere Satzungen wiederfinden. Hingegen
möchte der
Nutzer beim Tiefbauamt primär sein Kanalnetz oder das AWK (Abwasserbeseitigungskonzept) im Vordergrund sehen.
Diese Einstellungen wurden in Absprache mit den Mitarbeitern voreingestellt.
Denn manchmal ist für einen Benutzer "weniger" ein Mehrwert bei der Nutzung.

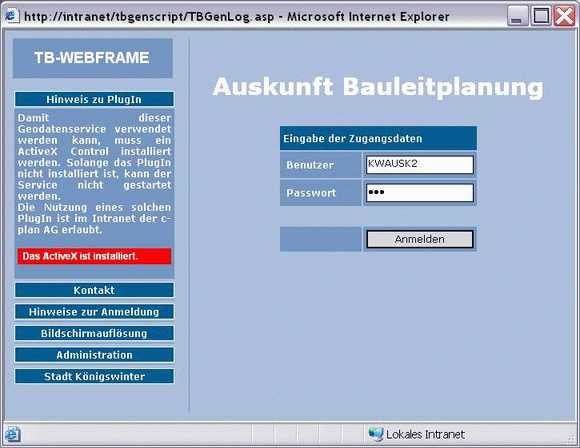

Hat man nun seine Auswahl der Fachschale getätigt, gelangt man zum Passwort
geschützten Bereich.

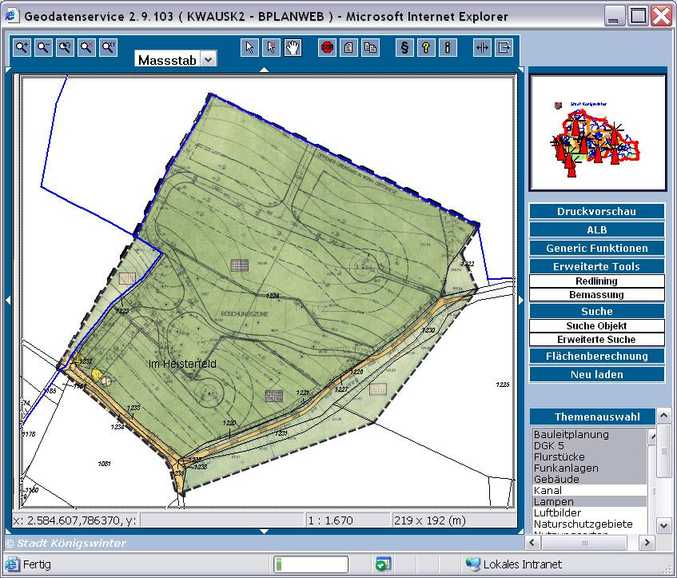

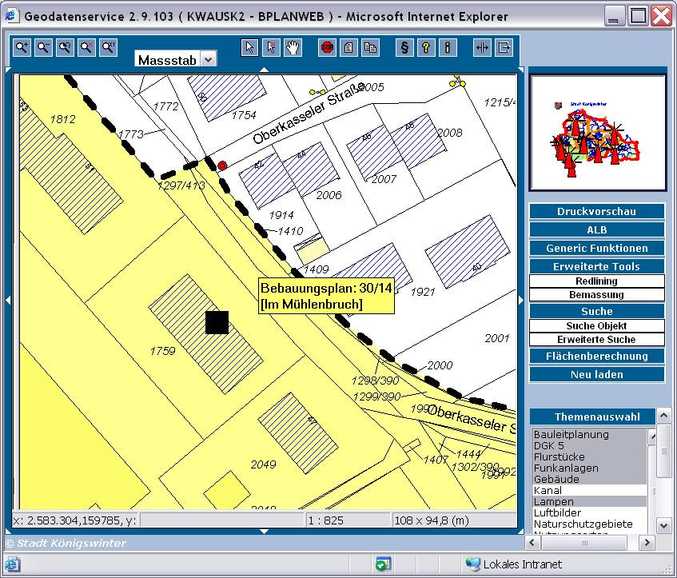

Nach Eingabe der Benutzerkennung gelangt man in die zentrale grafische Drehscheibe der Auskunft. Die Karte wird mit dem
Programm MapGuide erzeugt. Dieser ist so konfiguriert, dass er die Daten online aus der Datenbank liest. So sind
Inkonsistenzen
zwischen den Realdaten und Auskunft ausgeschlossen, da es nur einen zentralen Datenbestand gibt.

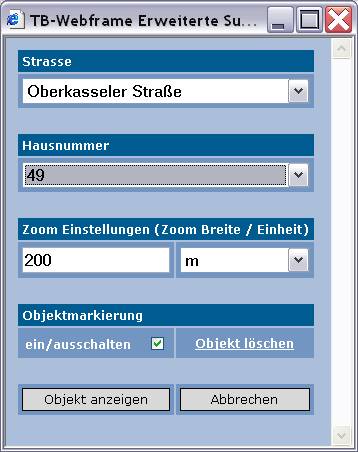

Von hier können die verschiedenen Funktionen aufgerufen werden. Die Lokalisierung kann über die ALB Auskunft mit Eingabe der
Eigentümerdaten, über die Suche nach Straßennamen, über die Angabe der ALK Lagebezeichnung, die Eingabe eines Bebauungsplanes
oder natürlich auch intuitiv durch zoomen in der Grafik erfolgen. Bei den Eingaben kann aus den Picklisten gewählt
oder der Text mit Jokern * gesucht werden.
Der gewünschte Ausschnitt ist so schnell und zuverlässig gefunden.
Ein Doppelklick in den farbig hinterlegten Geltungsbereich zeigt sofort die gewünschten
Informationen.

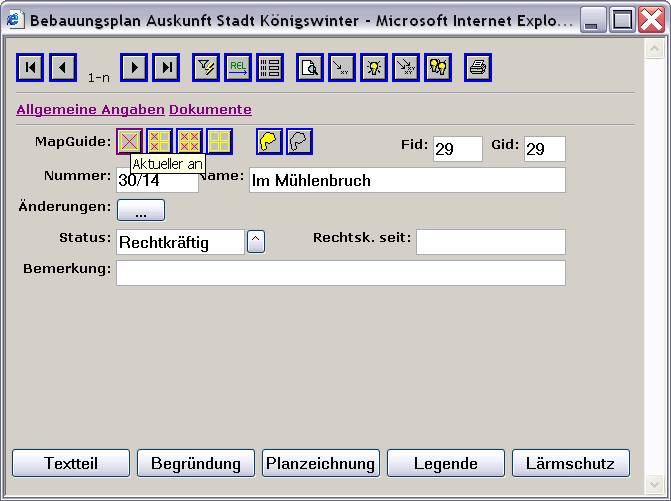

In dieser Maske wurden von uns diverse Zusatz-Funktionen implementiert. Diese werden als Web-Script auf Java Basis
in die Masken gelinkt. Zum einen lassen sich so bequem alle hinterlegten
Dokumente abrufen, und zum anderen lässt sich von hier die Darstellung im

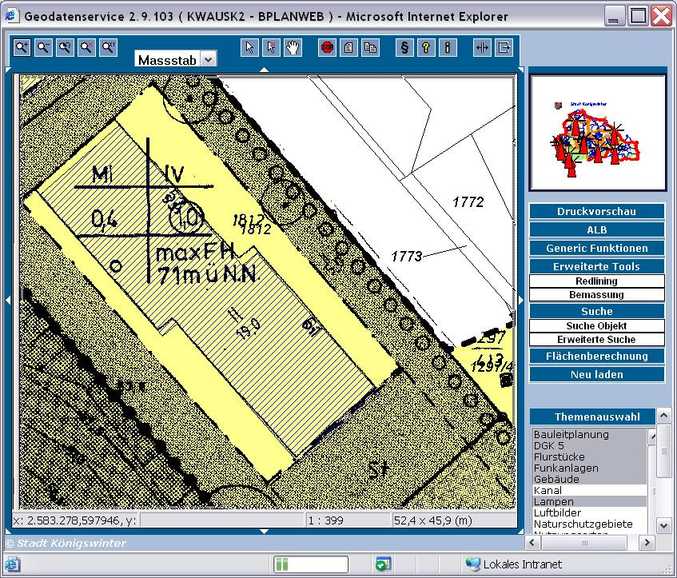

MapGuide steuern. Auf Knopfdruck lässt sich z.B. das passende georeferenzierte
Dokument im Kontext mit den anderen Daten anzeigen.
Die Dokumente können in den Formaten TIF, JPG, PNG, DWG, DWF und einigen anderen Formaten vorliegen.
Die Daten wurden von uns so strukturiert, dass im Falle von Überlagerungen alle
Pläne vom Urplan bis zur letzten Änderung chronologisch
übereinandergeschaltet werden können. Da jedoch alle Pläne unterschiedliche
Formate, auch bezüglich der Farbtiefe haben, wurde je Plan ein Layer
eingerichtet. Dadurch lassen sich Ansichten auch nach dem historischen Stand
generieren.

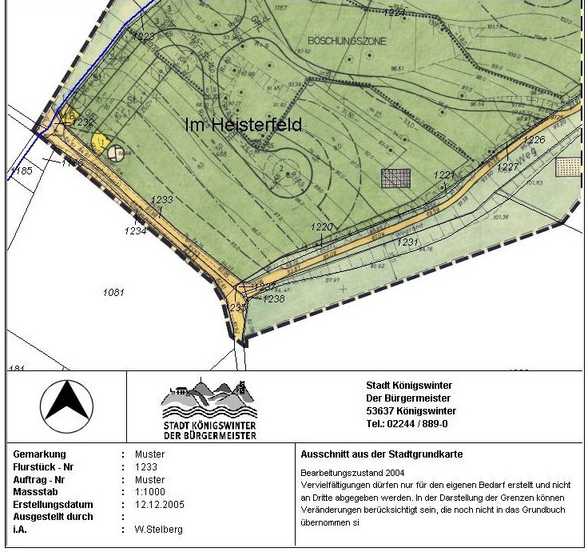

Mit der in Webframe integrierten Druckfunktion kann nun schnell die gewünschte Information ausgegeben werden.

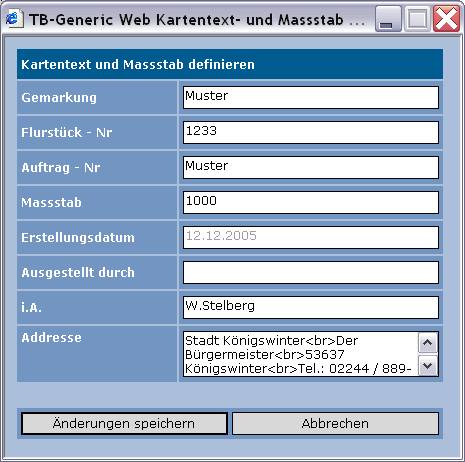

Die Beschriftung des Planes kann auch nachträglich editiert werden.
Wir hoffen ihnen hiermit einen kleinen Überblick gegeben zu haben.
Falls weitere Informationen zu dieser Fachschale oder anderen Fragen haben,
bitte nehmen sie gerne zu uns Kontakt auf.
|
